一、设备原理及用途

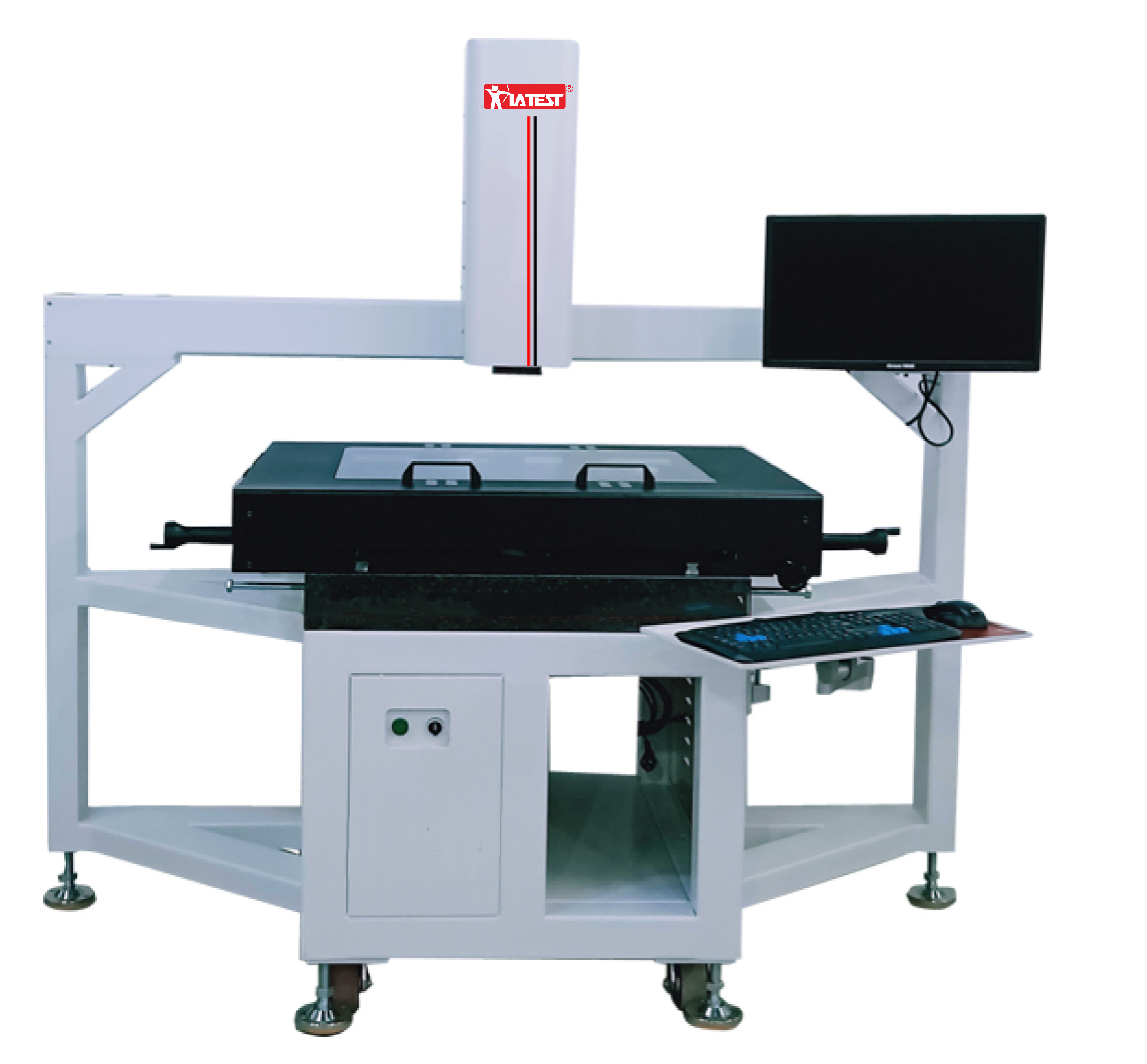

   M9-800系列半自动影像测量仪具有高精度、高可靠性、结构设计合理、造型美观、操作使用简单，维修方便等特点，其卓越的性能得益于该仪器选用的坚实的大理石仪器底座、优质的光学系统、操作简便的测量软件。

   M9-800系列X、Y轴手动快速及微调装置、Z轴CNC电机驱动、带手脉装置；具有半自动测量编程软件，因此，该机可应用于精密零部件的内、外径，直角坐标尺寸和极坐标尺寸的测量，能完成对被测工件的形状误差和位置误差的测量评定等；主要应用于产品及相关零部件几何尺寸的精密测量，该设备最大的优势在于可快速进行精准自动对焦、实现更精准的测量、减少人工测量误差。

二、基本参数

三、软件系统

1、基本测量功能：

可测几何量：点、线、圆（最大、最小和平均）、弧、多样曲线周长和面积、椭圆、矩形、四边形、槽、R 角、 环、间距、距离、点群、直径等。

可构造测量：平移、旋转、提取、组合、平行、垂直、镜像、对称、相交、相切等元素构造功能;，实现中心点、极值点、端点、交点、两点连线、平  切线、平分线、中心线、合并、 轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。

形位公差：直线度、平面度、圆度、垂直度、倾斜度、平行度、位置度、对称度、同心度等。

坐标系：点线、两点 X、两点 Y、三点、两线、图像配准坐标系；平移、旋转、 手工调整坐标系。

标注功能：半径标注,直径标注,角度标注,线性标注,对齐标注,文字标注,坐标标注。

自动寻边功能：鼠标自动找直线、点选圆、框选区域测圆、自动圆、自动圆弧。

2、自动聚焦功能：

1.可以实现自动对焦（避免手动对焦带来的误差，每个人眼睛的视力是不一样的，对出来的清晰度就有差异。

2）光学测高和平面度精度相比手动机而言精度更高。

3) 重复性好，不同人员测量同样尺寸使用自动对焦后测量数据几乎一样，解决手动机聚焦换人测量数据差别大。

3、特色功能：

变倍同步显示：切换倍率时，软件自动同步更新倍率的显示。

手动CNC功能：手动测量机也能实现程序化编程测量，解决不同测量人员测量数据差异。

实现软件调光：可以实现软件调光，具有数字记录灯光亮度值（避免手动旋钮调光带来的人为误差）。

逆向图纸导入导出：CAD图形导入导出双向操作，可比对测量，可出逆向导图，灵活使用。

输出及数据统计：可输出 Word、Excel、HTML、TXT 报表和 AutoCAD 文件。

自定义报表输出：支持手动输出至 excel 模版，可定制模版。

SPC统计功能：可输出CPK、CA、CP等进行有效品控管制，软件设置报表及图形区将超差项显示。

支持多语言：软件包括多种语言，语言更换方便（中英）；支持定制语言包。

图片保存：可进行高清图片保存

4、增强功能

函数运算功能：实现函数运算，直接快速得到结果。

支持宏测量：可预设测量工具，实现取元素后直接输出结果。

支持模板测量：十字线模板、同心圆模板等，实现对比快速测量。

平面度测量：配备Z轴光栅尺进行可进行影像高倍率下对焦平面度测量、高度差、深度测量，或选配增加探针进行接触式平面度、高度测量。

拍照并标注：软件可对工件进行拍照拼接，形成大地图并可显示标注尺寸。

模板闪测：支持模板测量：通过创建模板进行一键测量。

预置元素：可以由命令行直接输入坐标信息，生成点、直线、圆、圆弧等，满足特殊需要。

导航功能：可选配带导航镜筒，轻松实现快速导航定位测量位置。

数据加密：支持输出加密EXCEL数据。

轮廓扫描：可手动进行扫描工件外型轮廓图形，导入CAD中或保存DXF格式。

辅助对焦：帮助找到最清晰时候的Z位置（辅助调焦提高测量精度）

软件程序权限管理：具有管理员设定参数权限设定，程序编辑权限设定。

图像窗口调整：可根据需求进行图像窗口调整比，满足不同客户的使用需求。

扫码识别功能：半自动测量软件支持扫条码、二维码，可调用测试程序，同时可按按工件型号、工件名称、检测日期、工件识别码等进行存储。

微调手轮：兼容自动聚焦与手动微调，方便操作Z軸升降，可调速、可根据需要切换调节移动速度。
