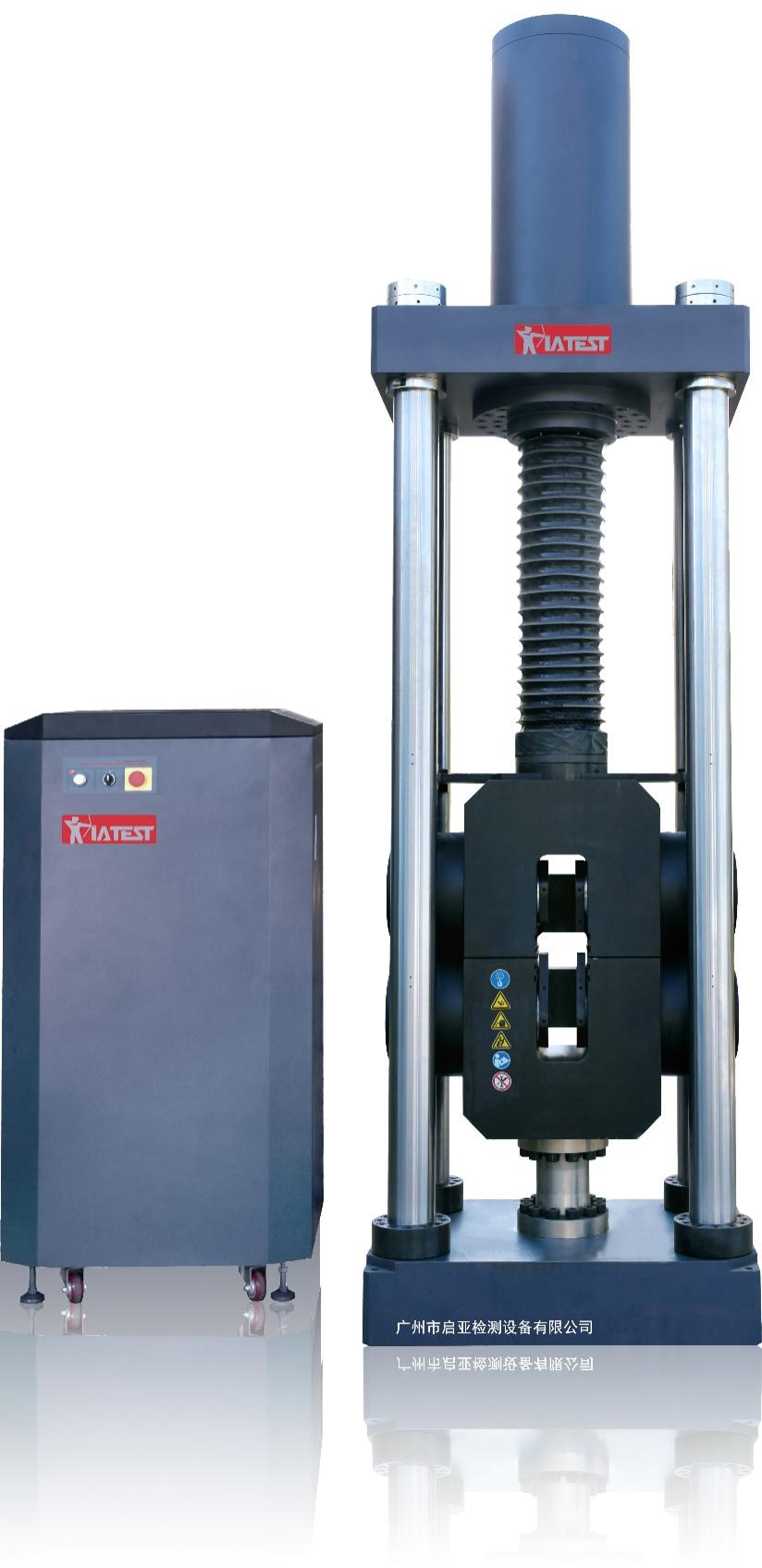

一、设备名称：微机控制电液伺服万能试验机
二、设备型号：SHE5605
三、设备简介：
SHE5605型微机控制电液伺服万能试验机采用单空间油缸上置式结构。主油缸采用双向差动油缸，在一个空间内实现拉压双向控制。试验机配置液压平推夹具。
试验机采用无间隙刚性结构，直接利用活塞的升降来调整试验空间，操作方便、高效。由电气控制器、伺服阀、测力传感器、位移传感器、引伸计与计算机共同组成的闭环伺服控制系统，可自动精确地控制试验过程，并自动测量试验力、位移、变形等试验参数。
该试验机主要用于金属材料的拉伸试验，可实现等速率加荷、等速率变形、等速率位移等控制过程，并可在一次试验中实现力、变形、位移三段控制，各控制之间可平滑转换。
计算机与测控系统采集试验数据并发送控制指令，能自动控制试验过程和自动求出试验结果，并由微机屏幕实时显示试验曲线和试验结果，由打印机打印试验报告和试验曲线。系统具有返车功能，试验结束后，加载油缸活塞可自动或手动返回初始位置。
试验数据可通过数据接口传输给网络。相关说明：我们软件中可以根据用户的要求预先提供网络接口；如果涉及派出软件人员到用户现场服务则需要收取相应费用；我们只协助用户进行联网工作，不承担和相关网络公司进行协商、协调的责任。
四、设备功能：
金属拉伸试验：满足GB/T 228 -2002金属拉伸试验规定要求。电气系统具有力控制、变形控制和位移控制三种控制方式，在试验过程中三种控制方式可以按照设定程序平滑切换。软件可以自动求取ReH (上屈服强度)、ReL(下屈服强度)、Rp0.2(规定非比例延伸强度)、Rt0.5(规定总延伸强度)、Rm(抗拉强度)、E(弹性模量)等参数。
可满足用户特殊试验要求（必要时另外配置相关夹具、变形测量装置）。
可实现等速率加载试验、等速率位移试验、等速率变形试验、试验力保持试验。
五、设备标准技术参数：
1、最大试验力：600kN
2、试验机级别：0.5级
3、试验力测量范围：1%-100%
4、立柱数：4柱（全刚性框架结构）
5、试验力分辨力：单向满量程的1/300000（全量程只有一个分辨力，不分档，没有量程切换冲突）
6、试验力示值相对误差：±1%(±0.5%)
7、位移测量分辨力：0.013mm
8、位移示值相对误差：±1%(±0.5%)
9、变形示值相对误差：±1%(±0.5%)
10、加荷速率范围：0.02%—2%FS/s
11、拉伸夹头间最大距离：800mm
12、圆试样夹持范围：φ10-φ20、φ20-φ45
13、扁试样夹持范围：2-45mm；
14、立柱净距离：500mm×350mm
15、活塞行程：685mm
16、活塞最大上升速率：240mm/min
17、活塞最大下降速率：200mm/min
18、主机外形尺寸：860×400×2900mm
19、重量：2500kg
20、总功率： 5kW（380V）+2kW（220V）
21、电源：三相五线制
六、设备标准配置：
1、单空间主机一台（油缸上置，带液压平推夹头、光杠镀铬）
2、电液伺服阀一只(进口知名品牌)
3、Pioneer4.0全数字控制器一套
4、18升/分钟油源一台
5、拉、压双向负荷传感器一只
6、位移传感器一只（日本内密控光电编码器）
7、电子引伸计一只：标距：100mm 变形量：10mm
8、联想商用计算机一台
9、拉伸夹具一套: 圆试样钳口满足试样：Φ10—Φ45 mm；扁试样钳口满足试样：2—45mm
10、140×140压缩夹具一套
11、随机工具一套（钳口更换专用工具）
12、Test Pioneer4.0金属拉、压试验软件一套
七、以下配置不属于标准配置(由用户自备)：
1、N46号抗磨液压油300升。
2、打印机一台（联想彩色喷墨打印机）
3、设备地基由用户负责完成。
