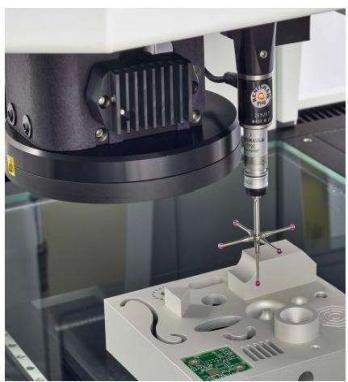

测针和探头交换

• 在一般工厂中，必须测量多种轮廓特征和部件 ，单一的传感器和测针配置往往无法满足测量要求。因此，需要有灵活的测量解决方案。

• 例如， 到达较深轮廓 需要使用长测针或复杂的测针， 以及使用不同的 测尖(球形、盘形、圆柱形)。

• 测针可以采用螺纹连接进行手动交换，但是需要 重新标定。




探针配置方案一

• PH6 具有一个测头插槽的固定式测座，带有用于测头和转接头的自动吸附接头。

• 适应于自动型测量机台。

• PH6 是小直径、垂直安装式的测座，底座可连接一个M8 螺纹测头，电缆内置。

1.  与M8测头兼容

2.  刀柄式安装

3.  易于安装




探针配置方案二

• MCP是英国  Renishaw高精度电子触发手动旋转测头，精度高，故障率  低，寿命长。

• 适应于手动型测量机台。

1.  长度： 50mm

2.  直径： 30mm

3.  安装螺纹： M3

4.  触发方向：5向(±X±Y-Z)

5.  各向重复精度：0.75μm

6.  寿命：大于100万次
